网架制作安装图纸怎么做
发布时间:2023-10-31 09:31:44

网架是一种承载结构,具有高强度、高稳定性、重量轻等特点,通常用于建筑、运动场馆、广场等各种土木工程中,支撑力大、造型简洁而又美观。网架制作安装图纸是用于指导网架制作和安装的重要文件,它需要清晰地表达出网架的设计要求、制作工艺和安装步骤等方面的信息。那么,如何制作网架制作安装图纸呢?以下是整个制作流程:

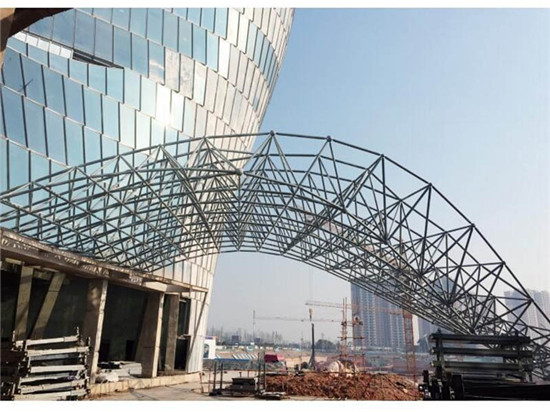

网架制作安装


1、确定网架的形状和尺寸

在制作网架的安装图纸之前,应首先根据实际需求确认网架的形状和尺寸,并进行细致地测量,以便更好地进行设计。同时,还需要考虑一些固定点和重点承载点,并进行标记,以方便后续的制作。

2、绘制网架的三维模型

根据确定好的尺寸和形状,·九游会(J9)集团·需要使用三维建模软件进行网架的三维建模工作。在建模过程中,需要按照实际建筑需求以及当地的规定标准来进行设计。建模完成后,·九游会(J9)集团·可以通过三维成像的方式来对网架的样式、强度等情况进行检验。如存在问题,可以及时予以调整并重新设计。

3、制作制图软件中的二维绘图

在完成三维建模之后,·九游会(J9)集团·需要使用AutoCad等制图软件来进行二维绘图的制作工作。在绘图期间,需要将三维模型中的各种细节和尺寸转化为二维的绘制工作,以更好地说明各个构件之间的关系。此时,需要特别注意细节和尺寸的准确性。

4、根据需求加入细节信息

如果需要在图纸中加入一些细节信息,如标准、相关规定、结构材料及工程要求等信息,此时可以在绘图软件中对此进行处理。

5、图纸审核

当网架制作安装图纸制作完成之后,需要将图纸提交给相应的专业人员进行审核。在审核时,需要根据设计图纸和作业顺序进行细致的检查,确保不存在任何错误或疏漏。如果发现问题,应及时进行改正。

6、出版图纸

当完成审核后,·九游会(J9)集团·可以将图纸输出为PDF文件,发现给有关人员进行参考和制作。同时,需要将打印好的图纸及时交付给相关的工人进行制作和安装。

综上所述,如果想要制作精美的网架制作安装图纸,需要经过严格的规范流程,从网架的形状尺寸到制图软件中的二维绘图,再到图纸审核、出版图纸等,各流程之间都应该高度协同,以确保图纸的高质量和精准性。
